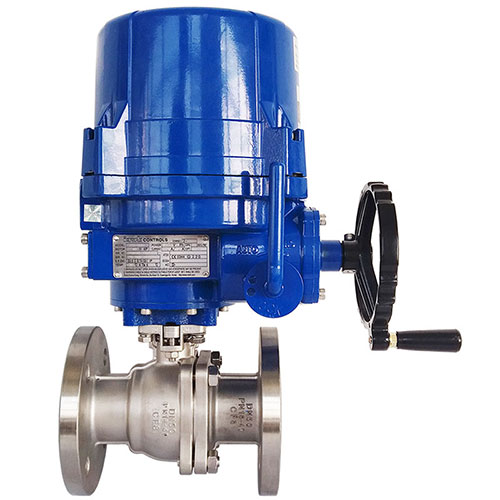

進口電動閥門在制造廠家出廠時已經對電動裝置的轉矩控制機構和行程控制機構進了設置，一般可不必調整。如閥門更換電動裝置或維修后應重新對其進行調試，調試一般步驟如下。
1．準備工作
電動裝置安裝工作完成后，將手動、電動切換機構，切換到手動側，用手輪操作開啟和關閉閥門，檢查電動裝置和閥門的啟閉方向是否一致，手動操作閥門時應靈活，無卡阻現象，開度指示器的示值變化應與手動操作方向一致，并保持同步，最后將閥門操作到中間位置。
2．選擇閥門的定位方式
常用閥門開啟和關閉位置的定位方式。
3．電動操作
接通電源，用電動操作使電動裝置向開閥和關閥方向運轉，這時手動、電動切換機構應能自動切換到電動側，動作應靈敏可靠。同時檢查電動裝置的旋轉方向應與操作方向一致，即按開方向按鈕，應確認閥門是向開方向運轉；按關方向按鈕，應確認閥門是向關方向運轉。如不一致，則應將電動機三相線中的任意兩相對換。電動裝置電動操作時應工作平穩，無異常聲音，撥動相應的行程開關或轉矩開關，應能正確地切斷控制電路，使電動機停止，撥動開閥方向的行程開關和轉矩開關，能切斷開閥方向的控制電路；撥動關閥方向的行程開關和轉矩開關，能切斷關閥方向的控制電路。
4．行程控制機構的調整
行程控制機構的調整如圖7-17所示。對于計數式的行程控制機構可按“開”、“關”兩方向各自整定的方法進行調整整定。
5．轉矩限制機構的調整
轉矩限制機構如圖7-18所示。采用蝸桿軸向竄動原理的轉矩限制機構的調整如下。
轉矩限制機構能控制閥門“開”、“關”轉矩的大小，可用起子分別轉動“開”刻度牌和“關”刻度牌中的小軸來實現，刻度牌上標有刻度，其刻度數字越大，轉矩值越大。調整時，關向轉矩由小往大的方向用電動關閉閥門逐步調試，同時調整開向轉矩，以使閥門關閉后，電動能打開，直到調整到符合要求為止。
6．其他機構的調整
需要調整的輔助部件有位置指示器、閥位遠傳裝置和附加行程開關。
7．試運行
用電動操作閥門反復開啟和關閉，檢查電動閥門的工作情況，在開啟和關閉時，行程或轉矩開關動作應正確可靠。
